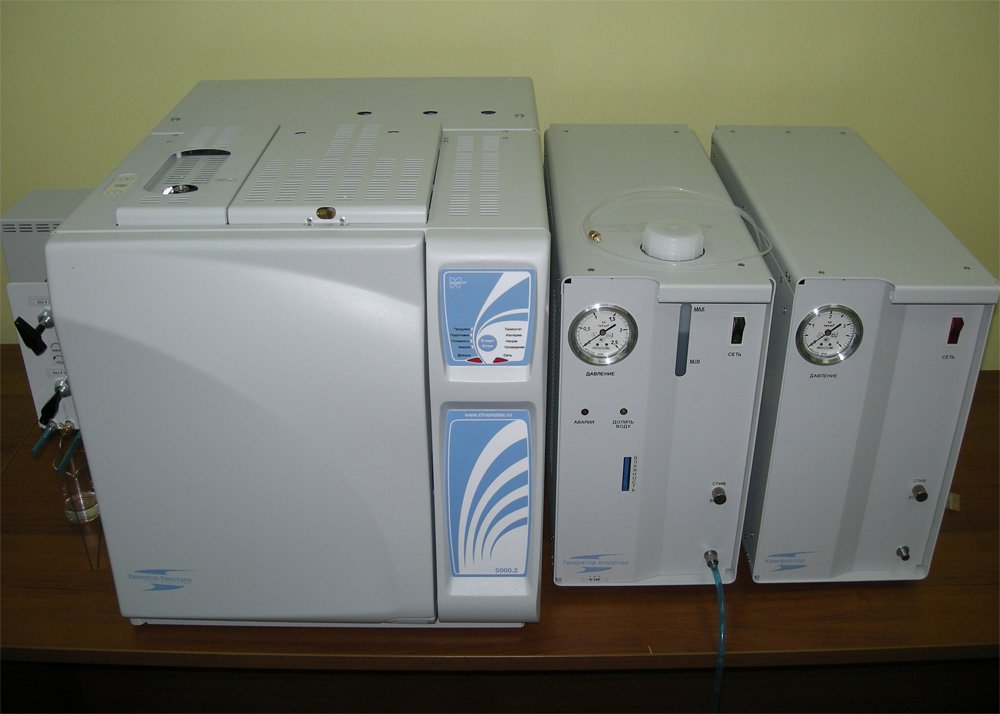

Хроматографы 'Хроматэк - Кристалл 5000' в унифицированном исполнении открывают новый этап в развитии серии газовых хроматографов СКБ 'Хроматэк'. Эти приборы сочетают в себе лучшие разработки прежних моделей, новые инженерные решения и современный дизайн, все это позволяет сделать работу с нашими хроматографами по-настоящему комфортной и приятной.
Мы предлагаем два исполнения хроматографов в серии 'Хроматэк-Кристалл 5000' Особенности:. Электронное регулирование расхода и давления газов. Объемный термостат, достаточный для размещения любых колонок.
Свободный доступ к устройствам при техническом обслуживании. Простота в ежедневной работе и широкие возможности модернизации Особенностью 'Кристалл 5000.1' является встроенная полнофункциональная клавиатура с четырехстрочным дисплеем, обеспечивающая контроль всех параметров хроматографа. Прибор управляется как с клавиатуры, так и с персонального компьютера 'Кристалл 5000.2' не имеет встроенной клавиатуры, благодаря этому стоимость прибора снижена. Управление прибором осуществляется с компьютера.
Кристалл-2000 хроматограф. Инструкция по эксплуатации, схема подключения. Хроматограф 'Кристалл 2000М'. Газовый хроматограф 'Кристалл-2000' Газовая. Инструкция предназначена. - Аналитический газовый хроматограф типа «Кристалл 2000 М. Хроматограф 'Кристалл 2000М'. Хроматографа 'Газохром 2000' с расширением его технических.
При необходимости внешняя клавиатура приобретается отдельно и может использоваться с несколькими приборами.
На этой странице Вы можете скачать бесплатно историю болезни с диагнозом - Перелом шейки.
История болезни Закрытый перелом шейки правой. Схема истории болезни по травматологии. Медицина, История болезни - Перелом шейки бедра, Статья. История болезни - Перелом шейки. История болезни. При варусных невколоченных переломах шейки бедра.
9 Параметр Тип Назначение и диапазон пригодных значений IgnitingMode Режим поджига пламенных детекторов (0 водородом, 1 воздухом). По умолчанию поджиг производится регулированием расхода водорода (0). Задаётся на странице «Поджиг». MagicVersion С «Магическая версия устройства» используется для совместимости со старыми прошивками ГХ. Прибор с новой прошивкой требует только «Центр 2.0», что соответствует параметру=0. Задаётся на странице «Поведение». OldStyleSequence C Принудительное переключение в «старый» режим обработки очереди образцов (см.
Способ обработки списка образцов) Руководство по активации газового хроматографа Настоящее руководство относится к программному обеспечению UniChrom версии не менее, версия драйвера cr5000.dll не менее Версию UniChrom можно увидеть в через меню Помощь / О системе. Версию драйвера можно увидеть выбрав «Свойства» драйвера Кристалл-5000 в контекстном меню навигатора UniChrom (область с большими кнопками переключения видов работы и значками, отображающими установленные инструменты) Когда прибор требует активации, перестают регистрироваться хроматографические сигналы, страница 9 из 19 10 и на странице «ГХ инструмент» в строке состояния прибора появляется сообщение красного цвета «Activation required». Страница 10 из 19. 11 Для проведения активации необходимы следующие шаги. Обновить программное обеспечение до версий, указанных ранее. Этот шаг не требуется, если версии установленного ПО уже выше, чем названные. При закрытых окнах метода открыть свойства хроматографа через контекстное меню навигатора UniChrom или с помощью редактора конфигурации (c: unichrom ce.exe) 3.
В окне свойств прибора выбрать страницу «Реестр» 4. На странице реестр добавить параметр «ActCode» типа «Строка» (см.
Значение параметра «ActCode» должно быть установлено в то значение, которое передано для вашего прибора. После ввода кода следует нажать «OK» (под строкой для ввода). После этого следует проверить, добавился ли параметр в список. Закрыв окно свойств прибора следует подключиться к хроматографу (просто создать новый метод, подключенный к прибору). Страница 11 из 19. За ходом активации можно посмотреть, открыв окно «Встроенная консоль» (меню Вид Информационные формы Встроенная консоль). Протокол работы с прибором записывается в директорию UniChrom log.
После завершения активации необходимо отключиться от прибора и перезагрузить (выключить и включить) его. В случае проблем (активация не произошла) следует заархивировать содержимое этой директории и отправить по на 11. При успешной активации сигналы прибора начинают регистрироваться и на странице «ГХ инструмент» в строке статуса (в середине экрана) исчезает надпись «Activation required». Страница 12 из 19 13 Работа с прибором Сразу после успешного подключения UniChrom получает фактическое (actuals) и методическое состояние прибора. Так как прибор изменяет своё состояние при загрузке «целой» методики, то не имеет смысла редактировать режим «Хроматограф», следует создать его копию (правой кнопкой мыши на закладке «Хроматограф» выбрать «Создать копию»), в этой копии производить необходимые изменения, а после этого новый режим можно «Загрузить» в прибор. Работа с режимами ГХ приборов детально описана в «Руководстве по эксплуатации системы UniChrom». Дозаторы автоматические СКБ Хроматэк выпускает устройства, предназначенные для автоматического ввода пробы.
Устройства ввода управляются хроматографом (в очень редких случаях их можно использовать отдельно). В терминологии, принятой в технической документации «Хроматэк» устройства ввода пробы разделяются на две категории: Внутренняя периферия (устанавливается в корпус хроматографа). Представляет собой клапаны и краны. Внешняя периферия. Подключается к внешним портам АД (может быть выведено более одного порта). Подразделяется на: дозаторы: Жидкостные Газовые Парофазные Термодесорберы В общем случае для проведения анализа с помощью устройства ввода требуется кроме ГХ методики (установок прибора) передать ещё методику дозатора. На странице «ГХ инструмент» в системе UniChrom каждый дозатор изображается одной зоной, содержащей в общем виде один термостатируемый объект и две дозирующие машины (башни инжектора).
Температура дозатора очевидно это термостатируемый объект. Параметры дозатора (способ ввода пробы и другие особенности, не относящиеся к образцу) задаются в свойствах каждого инжектора.
Инструкция По Эксплуатации Хроматографа Кристалл 2000м
Страница 13 из 19 14 Все параметры, относящиеся к образцу, как то: Номер сосуда с пробой Номер дозирующей машины Объём вводимой пробы Температура пробы Время экспозиции (нагревания) пробы др. Задаются в таблице образцов системы «UniChrom». То есть параметры дозатора это часть ГХ метода (method), а параметры пробы часть списка образцов (sequence). Способ обработки списка образцов Способы обработки списка образцов можно разделить на два типа: 1. Список образцов передаётся дозирующей машине целиком. Образцы выбираются самим дозатором.
В этом случае количество вводов каждого образца, последовательность ввода (от меньших номеров к большим) и объём вводимой пробы (для жидкостных дозаторов) общие для всех образцов очереди. Этот способ обработки очереди называется «старым» и включается параметром реестра OldStyleSequence=1 (см. Параметры конфигурации прибора) 2. Каждый образец передаётся дозирующем машине индивидуально, то сесть методика дозатора состоит из ввода одного (1) образца со своими параметрами. Каждый образец вводится произвольное число раз в произвольной последовательности с произвольным объёмом вводимой пробы (в пределах возможностей дозатора).
Дозатор автоматический жидкостный ДАЖ-2М Дозатор содержит 14 виал для образцов и 3 виалы для слива (или для растворителя). В зависимости от заданных параметров промывка дозатора осуществляется либо из виалы (параметр «число промывок растворителем») либо сверху шприца из внешней ёмкости с растворителем, подаваемым под давлением. Подробнее параметры дозатора и способы набора пробы описаны в руководстве дозатора. Газовая плита гефест 3100-03 инструкция.
Самые старые версии дозатора могли промываться только сверху. В системе UniChrom дозатор работает в новом и старом стиле (см. Способ обработки списка страница 14 из 19 15 образцов), но в настоящее время старый стиль заблокирован. В зависимости от версии программного обеспечения дозатора список параметров будет сокращён или расширен до полного. Параметр Время промывки Назначение, единицы измерения 5 с время промывки шприца сверху.
Установленное время промывки исключает промывку шприца из виалы. Скорость ввода пробы 1-9 (усл.
1 минимальная, 9 максимальная скорость движения штока шприца. Руководство к дозатору Скорость набора пробы Время в инжекторе Время в инжекторе после ввода Задержка на вязкость Пред. Промывка растворителем A Пред. Промывка растворителем B После промывка растворителем A После промывка растворителем B Число прокачек пробы Аналогично скорости ввода 1 с время нахождения шприца в инжекторе перед вводом 0 с время нахождения шприца в инжекторе после ввода пробы 1 с время ожидания после наборо пробы со штоком шприца в верхней точке. 4 количество наборов/сливов растворителя A перед вводом пробы 4 количество наборов/сливов растворителя B перед вводом пробы 4 количество наборов/сливов растворителя A поле ввода пробы 4 количество наборов/сливов растворителя B поле ввода пробы 4 количество промывок шприца пробой Число прокачек растворителем 4 количество промывок шприца растворителем Пред. Промывка пробой Глубина погружения V top air 4 - количество промывок шприца пробой 1 глубина погружения шприца в виалу 1 мкл объём воздуха над пробой страница 15 из 19 16 Параметр V solvent V mid air V bot air V пром. Лайнера V шприца Назначение, единицы измерения 1 мкл объём растворителя над воздухом 1 мкл объём воздуха в «сэндвиче» 1 мкл объём воздуха под пробой в «сэндвиче» 5 мкл объём растворителя перед пробой для промывки лайнера в «сэндвиче» нл объём шприца в нанолитрах (10-9 дм 3 ) Дозатор автоматический жидкостный ДАЖ-2М2 Устройство аналогичное по техническим характеристикам ДАЖ-2М за исключением того, что представляет собой полностью программируемого робота то есть можно осуществлять весьма сложные способы ввода передавая устройству последовательность микрокоманд.
Система UniChrom видит это устройство по параметрам полностью идентичным дозатору Agilent / HP-7673 с дополнительной возможностью промывки сверху шприца. Диапазон допустимых значений параметров приведён в руководстве к дозатору. В системе UniChrom дозатор работает только в новом стиле (см. Способ обработки списка образцов).
Хроматограф Кристалл 2000м Инструкция
Дозатор автоматический жидкостный ДАЖ-2М2 (парофазный) исполнение 4 Представляет собой систему ввода паровой фазы из 4-х термостатируемых ёмкостей. Набор и ввод пробы осуществляется поворотной башней с установленным газоплотным шприцем.
Температура шприца и иглы устанавливается отдельно. Температуры ёмкостей с образцами и времена их термостатирования устанавливаются отдельно. Промывка шприца осуществляется потоком газа сверху.
Параметры ввода образцов: Параметр дозатора Время промывки Скорость ввода пробы Назначение, единицы измерений 600 с время продувки иглы 50 (условных ед.) скорость движения штока шприца страница 16 из 19 17 Время в инжекторе 2 с время нахождения иглы в инжекторе ГХ после ввода V шприца нл объём шприца в нанолитрах (10-9 дм 3 ) Интервал между анализами 120 с время между анализами, чтобы последующая проба успела подготовится Дозатор автоматический газовый ДАГ-2М Внешний модуль, содержащий 1-2 поворотных крана с 1-2 дозами (тарированными объёмами). Поворот кранов включает дозы в поток газа-носителя аналитических каналов. По окончании времени «анализа» кран возвращается в положение «отбор». Параметр дозатора Время отбора Время анализа Назначение, единицы измерений 10 с время продувки петли дозатора (кран в положении «Отбор») 1200 с время продувки петли в аналитический тракт прибора (кран в положении «Анализ») Клапаны Клапаны представляют собой объекты, меняющие состояние (вкл/выкл) во время анализа. Методика изменения состояний клапанов во время анализа задаётся в списке системных событий. Страница 17 из 19 18 События могут обрабатываться самим прибором (стандартное управление) и программным обеспечением драйвером прибора (расширенное управление). Типы объектов управляемых таблицей событий.
Объект Назначение Обозначение на приборе (1) Кран #1 Внутренний кран 1 Краны #6 в меню прибора Кран # Внутренняя периферия (2) Кран #2 Внутренний кран 2 -//- (3) Клапан #1 Простое управление клапаном Клапаны в меню прибора 1 Кран # Внутренняя периферия (10) Внеш. Кран #1 Внешний контроллер кранов, кран 1 Краны #3 в меню прибора Кран # Внутренняя периферия (11) Внеш. Кран #2 Внешний контроллер кранов, -//- кран 2 (12) Внеш. Кран #3 Внешний контроллер кранов, -//- кран 3 (13) Внеш.
Кран #4 Внешний контроллер кранов, -//- кран 4 (20) Клапан #1 (расшир.) Программное (состоянием Клапаны в меню прибора страница 18 из 19 19 управляет драйвер прибора, а не сам хроматограф) управление клапаном 1. Количество событий не Кран # задаётся только начальное состояние, в дальнейшем изменяется программно. (21) Клапан #2 (расшир.) Программное управление -//- клапаном 2. (22) Клапан #3 (расшир.) Программное управление клапаном 3 -//- (100) Кран #1 предстарт Позиционировать внутренний Краны #6 в меню прибора кран 1 по нажатию кнопки «СТАРТ» перед анализом.
Кран # Внутренняя периферия (101) Кран #2 предстарт - // - 2 -//- (102) Клапан #1 предстарт -//- Клапан 1 страница 19 из 19.
